Коллекторная плита перекрытия КП-12

ГОСТ 13015‑2012

Варианты написания

Обратите внимание: приведённые характеристики, чертежи и описание носят справочный характер. Перед заказом рекомендуем уточнить актуальные параметры (класс бетона, морозостойкость, водонепроницаемость, расположение петель) у завода‑изготовителя — они могут отличаться в зависимости от партии и технологии производства.

Коллекторная плита КП-12 — это железобетонное изделие заводского изготовления, применяемое для перекрытия подземных инженерных каналов и коллекторов. Конструкция плиты разработана в соответствии с нормативными требованиями Серии РК 1101-87 и изготавливается по стандартам ГОСТ 13015-2012. Главная задача изделия — защитить внутренние коммуникации (трубопроводы, силовые кабельные трассы) от внешних механических нагрузок, просадки грунта и атмосферных осадков, а также обеспечить удобный доступ внутрь через встроенный монтажный проем под смотровой люк.

Технические параметры и маркировка

• Расшифровка обозначения: «КП» — плита перекрытия коллектора, «12» — типоразмер (модульный габарит в дециметрах: 12×12 дм).

• Проектные размеры (Д × Ш × В): 1200 × 1200 × 160 мм (фактические габариты с учетом допусков: 1220 × 1220 × 160 мм).

• Масса изделия: 420 кг.

• Объем бетона: 0,17 м³.

• Класс прочности бетона: В22,5 (марка М300), обеспечивающий необходимую несущую способность при стандартных нагрузках.

• Морозостойкость: от F75 до F150 (в зависимости от рецептуры завода под конкретный проектный регион).

• Водонепроницаемость: W6, предотвращающая фильтрацию грунтовых вод внутрь коллектора.

Конструктивные особенности

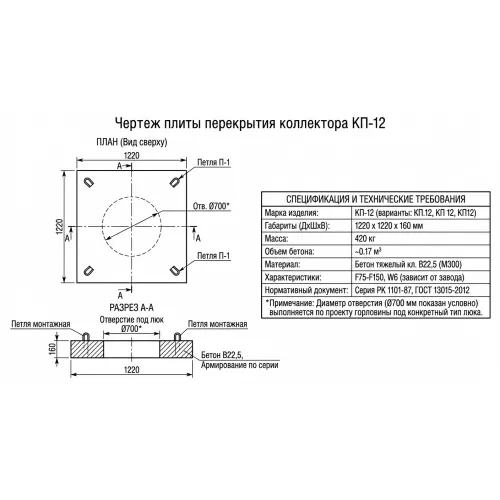

Плита представляет собой железобетонную панель квадратной формы с предварительно формованным центральным отверстием под установку люка или горловины.

• Армирование: Пространственный каркас из тяжелой и конструкционной стали воспринимает изгибающие моменты и распределяет нагрузку по всей площади перекрытия.

• Младшие узлы: По углам изделия предусмотрены монтажные петли (строповочные элементы), предназначенные для безопасной погрузки, разгрузки и точного позиционирования плиты краном на объекте.

Области применения

КП-12 востребована на объектах гражданского и промышленного строительства при прокладке разветвленных подземных коммуникаций:

• Тепловые сети и водоканалы: перекрытие камер, узлов ввода и поворотных участков теплотрасс.

• Энергетика и связь: защита кабельных каналов и коллекторов высокого напряжения.

• Инфраструктура промышленных предприятий: обустройство технологических тоннелей под эстакадами и внутриплощадочными проездами.

Обратите внимание: Данная плита работает как верхнее перекрытие с люком и не предназначена для использования в качестве донного лотка (для этих целей применяются специализированные днища серии ДПО/ДП).

Правила монтажа и приемки на объекте

1. Основание: Укладка плит КП-12 производится на выровненную поверхность стеновых элементов коллектора (или опорных подушек) с обязательным применением слоя цементного раствора для равномерного распределения давления.

2. Строповка: Подъем и монтаж разрешается выполнять исключительно за все предусмотренные монтажные петли с использованием траверс или строп равной длины. Перекосы и ударные нагрузки не допускаются.

3. Гидроизоляция: Стыки между плитами, а также периметр примыкания люка подлежат герметизации битумными мастиками или полимерными герметиками для исключения замачивания сети.

Частые вопросы (FAQ)

• Можно ли использовать плиту под проезжей частью?
  Стандартная плита КП-12 рассчитана на нормативные нагрузки в зеленой зоне или на неогружаемых участках. При монтаже под дорогой поверх нее обязательно монтируется разгрузочная плита по проекту.

• Чем отличается КП-12 от доборных элементов (КП-д)?
  Доборные элементы имеют уменьшенную длину по сравнению с базовыми модулями и применяются при нестандартной шаговой длине трассы, в то время как КП-12 — полноразмерный базовый элемент.

• Какие документы идут с партией?
  Каждая отгрузка сопровождается техническим паспортом изделия, в котором указаны фактические показатели прочности бетона, отпускная прочность и соответствие ГОСТу.

• Погрузка/разгрузка: только краном за монтажные петли, без ударов и перекосов.

• Хранение: в штабелях на ровных площадках с прокладками, не более 5–6 рядов по высоте.

• Транспортировка: с фиксацией от смещения, без перегруза автотранспорта.
