BIM-технологии в проектировании и строительстве: от цифровой модели до оптимизации сметы

BIM-технологии — это не просто построение трехмерной виртуальной картинки здания, а создание единой цифровой базы данных, в которой каждый конструктивный элемент (от фундаментной плиты до вентиляционного клапана) несет в себе исчерпывающие физические, технические и экономические характеристики. Внедрение технологий информационного моделирования (ТИМ) на практике позволяет обнаружить до 98% пространственных коллизий еще на стадии проектирования, сократить сроки разработки рабочей документации на 30% и снизить погрешности при расчете объемов закупки строительных материалов до минимума.

За годы инженерной практики я видел, как несогласованность смежных разделов проекта приводила к демонтажу уже залитых монолитных конструкций прямо на стройплощадке. Использование единого источника данных в формате BIM полностью решает эту проблему, связывая проектирование, закупку материалов и монтаж в один непрерывный процесс.

Главное о BIM за 1 минуту

• Что это: BIM (Building Information Modeling) или ТИМ (Технологии информационного моделирования) — это подход, при котором здание проектируется как единый цифровой объект, состоящий из интеллектуальных элементов с заданными параметрами.

• Главный плюс: любое изменение в модели (например, перенос стены или замена марки плиты перекрытия) автоматически пересчитывает чертежи, спецификации и сметы по всему проекту.

• Уровни детализации (LOD): определяют степень проработки модели — от концептуального наброска (LOD 100) до точной копии построенного здания для эксплуатации (LOD 500).

• Софт: на смену ушедшему зарубежному ПО (Autodesk Revit, Navisworks) пришли отечественные аналоги (Renga, nanoCAD, Pilot-BIM), которые активно интегрируются в государственные и коммерческие проекты.

• Связь с закупками: BIM позволяет выгружать точные ведомости объемов работ (ВОР), исключая переплаты посредникам при заказе материалов.

Что такое BIM-технологии простыми словами

BIM-технологии (ТИМ) представляют собой метод проектирования, при котором создается динамический «цифровой двойник» здания, связывающий архитектуру, конструктив, инженерные сети, смету и график работ в единую информационную базу.

При классическом проектировании архитектор рисует планы в одной программе, конструктор рассчитывает нагрузки в другой, а инженер накладывает сети в третьей. В результате на стройплощадке выясняется, что сквозь несущую балку должна проходить вентиляционная труба. Исправление таких ошибок на этапе строительства обходится дорого.

В BIM-модели все специалисты работают в единой цифровой среде общих данных (CDE). Модель «понимает» физические свойства объектов. Стены здесь — это не просто параллельные линии на плоскости, а элементы, имеющие конкретную толщину, материал (например, кирпич или газобетон), теплопроводность, массу и стоимость.

Измерения BIM: от геометрии (3D) до эксплуатации (6D)

Каждое новое «измерение» BIM-модели — это дополнительный пласт информации, накладываемый на трехмерную геометрию здания для контроля времени, затрат и последующего обслуживания объекта.

Заказчики часто путают обычную 3D-визуализацию с полноценным информационным моделированием. Разница заключается в глубине наполнения модели данными, которые делятся на уровни (измерения):

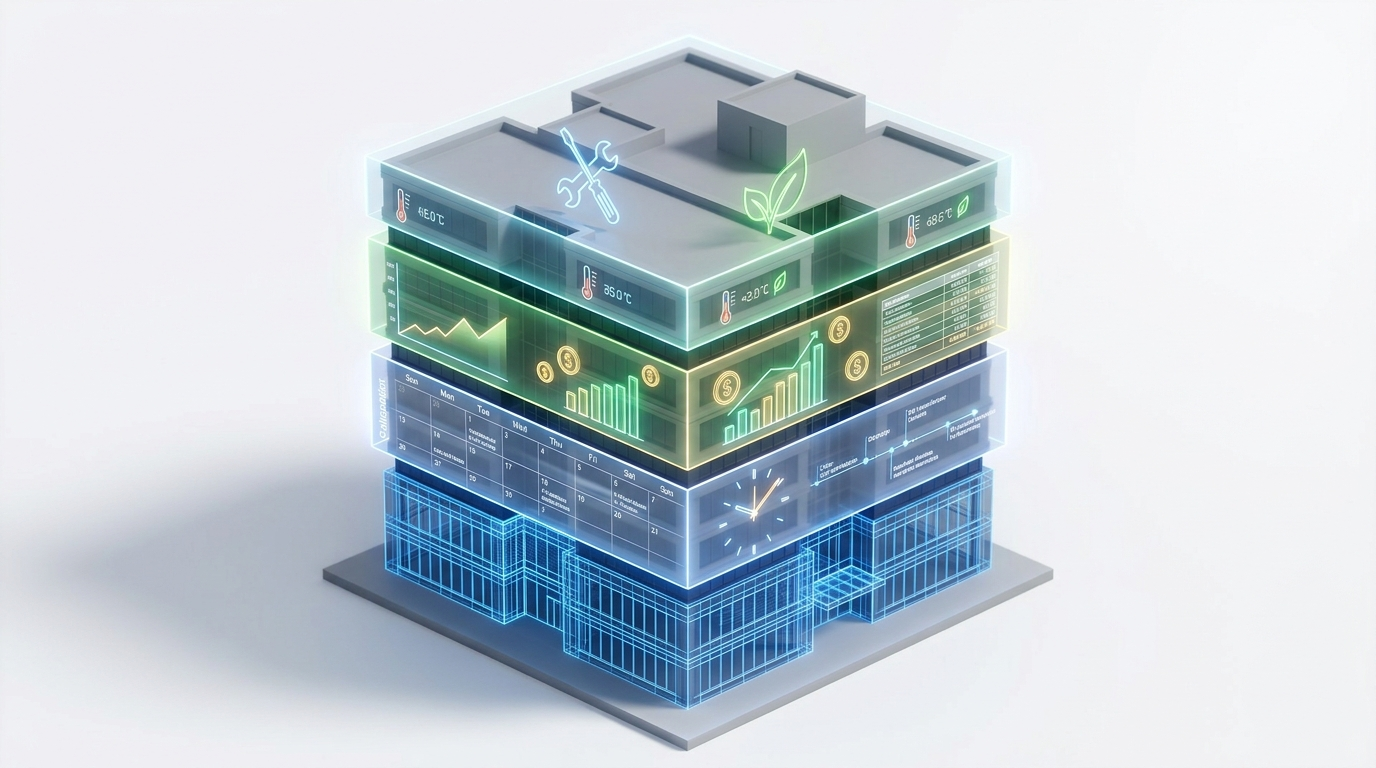

Объемная модель здания, разделенная на слои, каждый из которых символизирует свое измерение: геометрию (3D), календарную шкалу (4D), графики затрат (5D) и иконки обслуживания (6D).

• 3D (Объемная модель): трехмерное пространственное представление объекта. Позволяет визуализировать архитектурные решения и проверить физические пересечения (коллизии) конструкций и инженерных сетей.

• 4D (Время): интеграция модели с календарно-сетевым графиком строительства. Позволяет наглядно смоделировать очередность возведения конструкций, координировать работу техники и рабочих, а также контролировать отклонения от графика.

• 5D (Деньги): привязка сметной стоимости и объемов материалов к элементам модели. Сметные расчеты формируются автоматически на основе данных из проекта, что исключает риск завышения объемов со стороны подрядчиков.

• 6D (Эксплуатация / Управление): использование модели в качестве интерактивного паспорта здания после его сдачи. Модель содержит инструкции к оборудованию, регламенты обслуживания инженерных систем и данные о сроках службы материалов.

Уровни детализации LOD (Level of Detail)

Стандарт LOD определяет степень геометрической точности и информационной наполненности элементов модели на разных этапах проектирования — от ранней концепции (LOD 100) до исполнительной модели «как построено» (LOD 500).

При выборе материалов и планировании бюджета важно понимать, до какого уровня проработан ваш проект. Избыточная детализация на ранних этапах замедляет работу проектировщика, а недостаточная на этапе закупки приводит к сметным ошибкам.

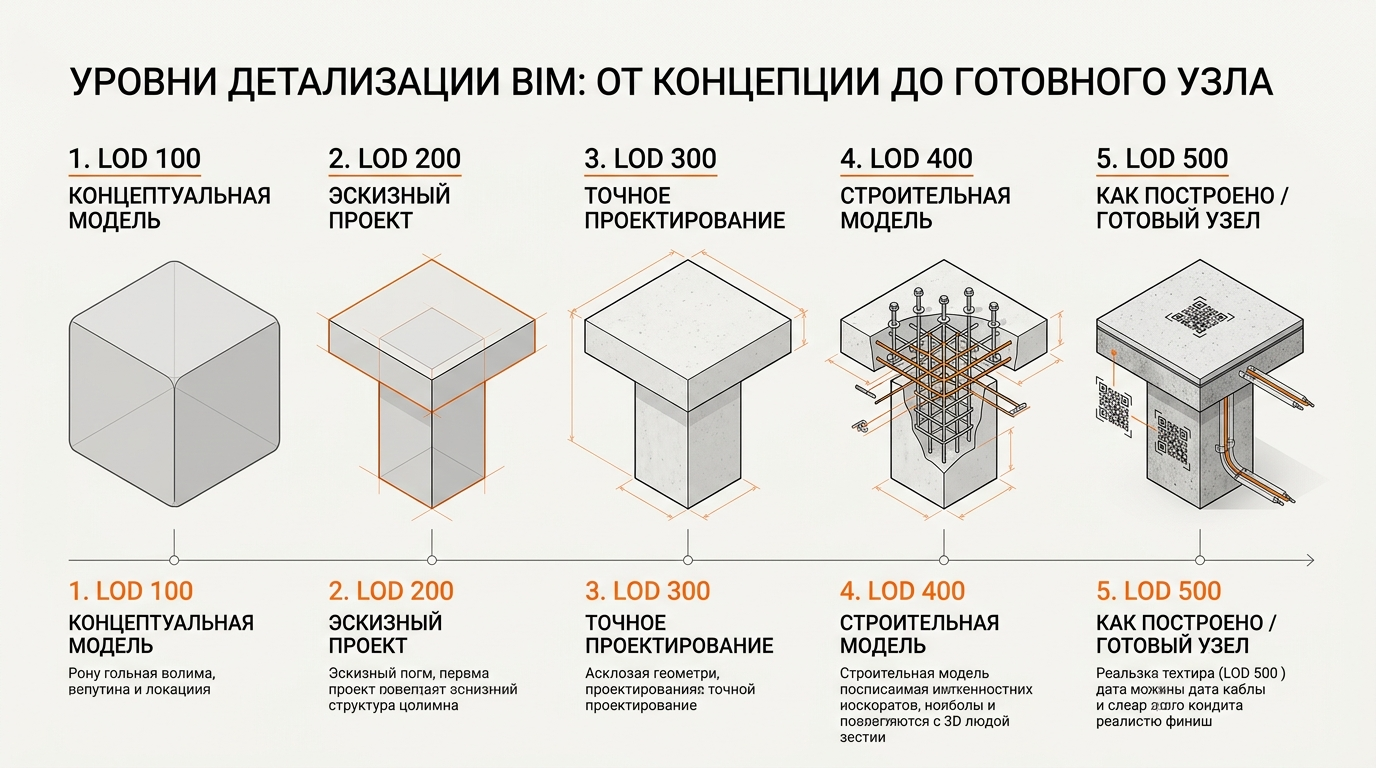

Эволюция одного строительного узла (например, стык колонны и балки) от схематичного куба до детальной конструкции с арматурой и болтами.

Интерактивная таблица: соответствие уровней LOD этапам закупки материалов

Импортозамещение в ТИМ: переход на российское ПО

В рамках импортозамещения российский строительный комплекс переходит с зарубежных программных комплексов (Autodesk Revit, Navisworks) на отечественные решения (Renga, nanoCAD, Model Studio CS), использующие для обмена данными открытый формат IFC.

Уход западных вендоров заставил отрасль быстро адаптироваться. Современный рынок ПО предлагает зрелые альтернативы для работы с BIM-технологиями.

Сравнительный анализ программного обеспечения для информационного моделирования

При выборе материалов для спецификации я рекомендую отдавать предпочтение тем заводам-производителям, которые предоставляют свои семейства и библиотеки элементов в универсальном формате IFC. Это позволяет использовать их модели как в Revit, так и в отечественной Renga без потери атрибутивных данных.

Законодательные требования в РФ: кому обязателен ТИМ

Государственное регулирование в России направлено на поэтапный и обязательный переход всей строительной отрасли на технологии информационного моделирования при работе с бюджетными средствами и проектами долевого участия.

Постановлением Правительства РФ № 331 была закреплена обязательность применения ТИМ для всех объектов капстроительства с государственным финансированием. С середины 2024 года эти требования распространились на крупных девелоперов, строящих многоквартирные дома в рамках долевого строительства (214-ФЗ).

С января 2025 года ТИМ становится обязательным при возведении малоэтажных жилых комплексов в рамках организованной застройки, а к 2026 году планируется полный охват коммерческого сектора жилищного строительства. Главная цель государства — сделать строительный рынок прозрачным, снизить объемы незавершенного строительства и автоматизировать прохождение государственной экспертизы проектов за счет предоставления пояснительных записок в машиночитаемом формате XML, привязанных к ТИМ-модели.

Как автоматизировать закупки строительных материалов по BIM-спецификации

Традиционный процесс закупа выглядит так: снабженец берет распечатанные чертежи, вручную переносит позиции в Excel, совершает десятки звонков дилерам и пытается сопоставить цены. При этом часто возникают ошибки в маркировках ЖБИ, металлопроката или фасадных систем.

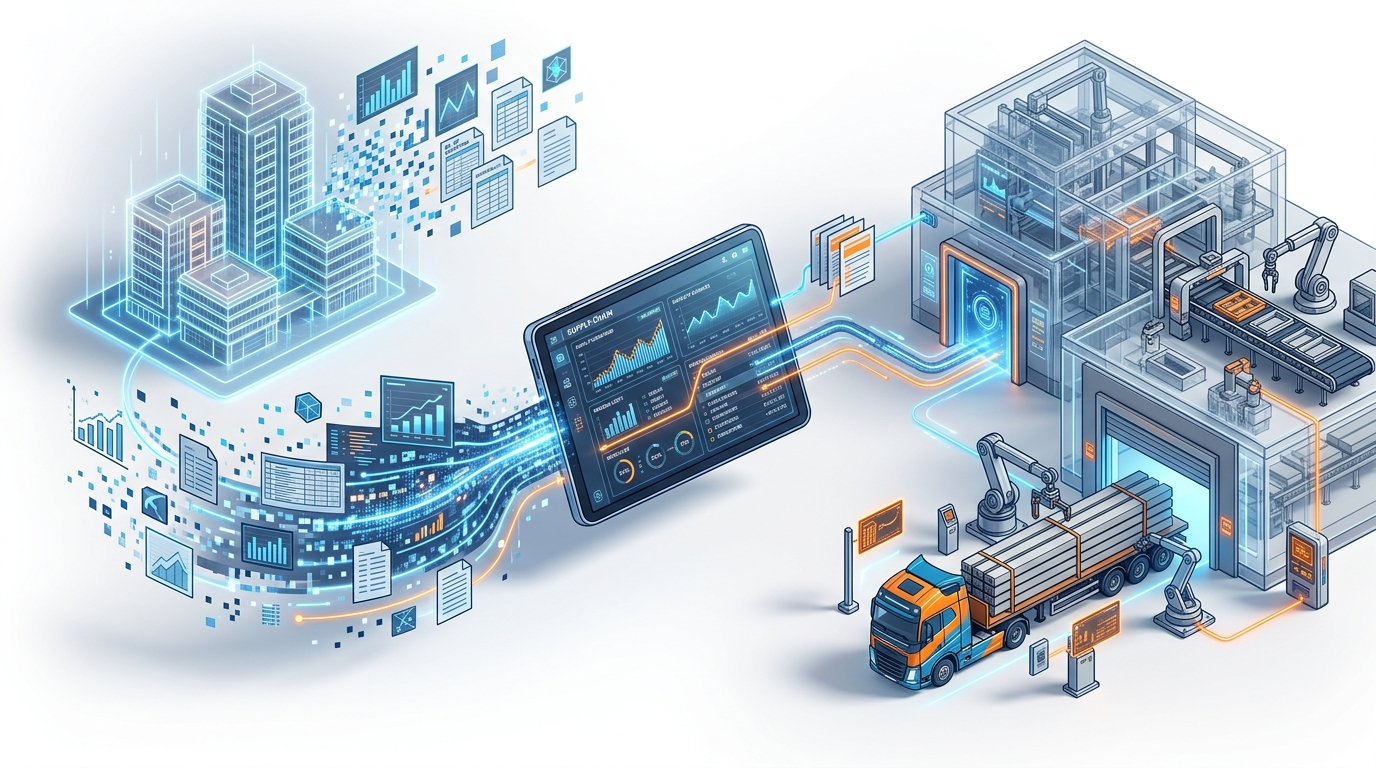

При использовании BIM-технологий цепочка поставок автоматизируется и сводится к прозрачному алгоритму взаимодействия проектировщиков и служб снабжения:

• Экспорт данных: из актуальной информационной модели (уровня проработки LOD 300 или LOD 400) выгружается ведомость объемов материалов (ВОР) и спецификации изделий со всеми точными геометрическими и физико-химическими параметрами.

• Загрузка в систему снабжения: файл выгрузки импортируется в корпоративную ERP-систему или специализированную электронную торговую площадку. Алгоритмы автоматически идентифицируют стандартные изделия (например, сваи, плиты перекрытия, дорожные плиты по ГОСТ) и сопоставляют их с актуальными каталогами производителей.

• Получение цен напрямую: система автоматически формирует и направляет запросы предложений в отделы сбыта заводов-изготовителей, исключая цепочки посредников. В результате заказчик оперативно получает достоверные сметные предложения с учетом логистических расходов и реальных графиков выпуска продукции на предприятиях.

Совет инженера: как избежать критических ошибок при внедрении ТИМ

Аркадий Ведерников, инженер-консультант «ТопСтройка»:

«За годы работы со строительным контролем я выработал ключевое правило: информационная модель должна создаваться под конкретные задачи закупки и монтажа, а не ради красивой картинки.

Начинающим девелоперам и частным заказчикам я советую:

1. Не требуйте LOD 500 на этапе проектирования. Избыточная проработка крепежных болтов на стадии эскиза только затянет сроки и увеличит стоимость проектирования в 2-3 раза. Для большинства общестроительных тендеров достаточно качественного LOD 300.

2. Требуйте от проектировщиков использования реальных семейств изделий. Если в модель заложены абстрактные железобетонные плиты с произвольными размерами, вы не сможете заказать их на заводе. Проектировщик должен использовать библиотеки моделей реальных производителе. Это гарантирует, что заложенные в проект изделия физически существуют и выпускаются серийно.

3. Начинайте проверку на коллизии до выхода на стройплощадку. Запуск автоматической проверки пересечений в Navisworks или Pilot-BIM экономит до 10% от общего бюджета строительства за счет исключения переделок на месте».

Платформа «ТопСтройка» — это не доска объявлений, а инструмент для оптимизации снабжения строительных объектов. Мы убрали посредников из цепочки поставок, предоставив заказчикам прямой доступ к производственным мощностям заводов.
