Армирование монолитной плиты перекрытия: руководство по расчету и монтажу (по СП 63)

Армирование монолитной плиты перекрытия — это создание пространственного металлического каркаса, который компенсирует растягивающие напряжения, возникающие в бетоне при изгибе конструкции. Согласно СП 63.13330.2018, плита перекрытия работает как изгибаемый элемент, где бетон берет на себя сжатие, а арматура — растяжение. Достижение эталонной несущей способности требует не только точного инженерного расчета, но и строгого соблюдения правил армирования и технологии монтажа: от правильной анкеровки до выдерживания защитных слоев. В данном руководстве мы разберем весь цикл работ от выбора материалов до сдачи узлов строительного контроля.

Схема армирования и правила армирования за 60 секунд

• Конструктив: плита перекрытия армируется двумя сетками. Нижняя работает в растянутой зоне (пролет), верхняя над опорами (стены, колонны) и для восприятия температурно-усадочных напряжений.

• Материалы: оптимальный выбор арматура А500С (рифленая) и бетон класса В25 (М350).

• Критический узел: защитный слой бетона (20-25 мм) обязателен для предотвращения коррозии.

• Монтаж: вяжем проволокой (сварка недопустима), используем только пластиковые фиксаторы.

• Снабжение: покупайте металлопрокат напрямую у заводов через тендерную систему «ТопСтройки» это исключает фальсификат и «недокат» сечения.

  Что такое армирование плит перекрытия и зачем оно нужно?

  Монолитная железобетонная плита это сложная инженерная система. В процессе эксплуатации под воздействием статических и динамических нагрузок внутри нее возникают эпюры моментов. Простыми словами: плита хочет «прогнуться» вниз в середине пролета и «выгнуться» вверх над стенами.

  Принцип совместной работы бетона и арматуры

  Бетон обладает уникальной прочностью на сжатие, но его предел прочности на растяжение в 10–15 раз ниже. Если залить перекрытие без арматуры, оно разрушится под собственным весом. Арматурный каркас это «скелет», который удерживает бетонную массу и не дает трещинам раскрываться при достижении расчетных нагрузок.

  Почему важна надежность и несущая способность конструкций

  Перекрытие это элемент, от которого зависит безопасность всей конструкции здания. Ошибки в армировании ведут не только к эстетическим дефектам (трещинам в стяжке и отделке), но и к прогибам, вибрациям («эффект батута») и, в худшем случае, к потере несущей способности. Соблюдение норм проектирования обеспечивает долговечность объекта, рассчитанную на десятилетия эксплуатации.

  Основные правила армирования монолитного перекрытия

  Схема армирования: особенности расположения арматуры в плите

  Армирование плиты перекрытия это процесс создания сетчатого каркаса. В отличие от фундамента, перекрытие опирается по контуру или на колонны. Это диктует необходимость концентрации арматуры в зонах максимальных изгибающих моментов.

  Верхняя и нижняя сетка: назначение и вязка

  1. Нижняя сетка: Укладывается в нижней части плиты. Это основная рабочая арматура, работающая на растяжение от изгиба.

  2. Верхняя сетка: Необходима для восприятия отрицательных моментов над опорами, а также для распределения температурных и усадочных усилий. Она препятствует появлению трещин в верхней части бетона.

  Защитный слой бетона: почему он критически важен

  Согласно СП 63.13330, защитный слой это расстояние от поверхности бетона до края арматурного стержня.

  • Значение: 20–25 мм.

  • Риски: Если слой меньше арматура корродирует, расширяется и «отстреливает» бетон (оголение). Если больше рабочая высота сечения снижается, что критически уменьшает прочность плиты.

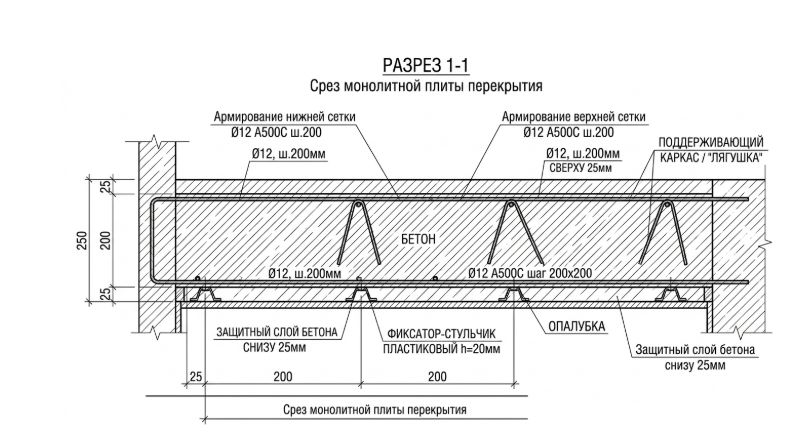

   Схема расположения нижней и верхней сетки в монолитной плите перекрытия






  Технология выбора материалов

  Арматура: рабочая, конструктивная, периодический профиль

  Для плит мы используем арматуру с периодическим профилем (рифленую), обеспечивающую надежное сцепление с бетоном.

  • Рабочая: воспринимает основные нагрузки.

  • Конструктивная: служит для сборки каркаса и распределения усилий (диаметры 6–8 мм).

  Диаметр арматуры и выбор сетки

  Для частного дома чаще всего применяется ячейка 150х150 мм или 200х200 мм.

  Нагрузка (кг/м²)	Шаг (мм)	Диаметр рабочей арматуры (мм)
  до 300 (жилые комнаты)	200х200	10
  300–600 (общие зоны)	200х200	12
  > 600 (тяжелые нагрузки)	150х150	12–14

  Марка бетона и его роль

  Класс бетона B25 (М350) стандарт для перекрытий. Он обладает достаточной плотностью (W6-W8) и прочностью, чтобы работать в тандеме с арматурой А500С.

  Расчет армирования: пошаговый подход

  Использование СП 63.13330.2018

  Проектирование начинается с выбора метода расчета: предельных состояний первой (по несущей способности) и второй (по прогибам и трещиностойкости) групп.

  Пошаговый расчет нагрузки и изгибающего момента

  1. Сбор нагрузок: Вес бетона (2500 кг/м³), полезная нагрузка (согласно СП 20.13330), нагрузки от перегородок.

  2. Определение толщины плиты: Минимум 1/30 пролета. Для 6-метрового пролета плита должна быть не менее 200 мм.

  3. Определение сечения: Расчет необходимой площади стали на погонный метр.

  Определение толщины плиты и расчет необходимой площади сечения

  Для примера проведем расчет для плиты толщиной 200 мм. Это наиболее рациональный размер, обеспечивающий баланс между жесткостью конструкции и собственным весом плиты.

  Исходные данные для расчета

  • Толщина плиты: 200 мм.

  • Защитный слой: 35 мм (расстояние от края до центра арматуры).

  • Рабочая высота мм.

  • Бетон: B25 МПа.

  • Арматура: А500С МПа.

  • Ширина расчетного участка: 1000 мм (1 метр).

  Расчет необходимой площади

  Формула для определения площади сечения рабочей арматуры:

• ​

  Где:

  • As​ — искомая площадь сечения рабочей арматуры (мм²);

  • M — изгибающий момент (в Н·мм, если Rs​ в МПа);

  • Rs​=435 МПа — расчетное сопротивление арматуры А500С;

  • h0​ — рабочая высота сечения;

  • η — коэффициент плеча внутренней пары сил (находится по таблице или вычисляется через αmαm​).

  Для плиты толщиной 200 мм с шагом армирования 200 мм расчетная площадь сечения одного погонного метра должна составлять не менее 5.65 см² (это обеспечивается применением арматуры Ø12 мм).

  Таблица подбора арматуры (для плиты 200 мм)

  Чтобы не проводить сложные вычисления на объекте, воспользуйтесь готовой таблицей соответствия:

  Диаметр рабочей арматуры (мм)	Шаг армирования (мм)	Площадь сечения стали ( , см²/м)	Рекомендация эксперта
  Ø 10	200 × 200	93	Минимально допустимый вариант для легких конструкций
  Ø 12	200 × 200	65	Оптимальный выбор для частного домостроения
  Ø 12	150 × 150	54	При повышенных эксплуатационных нагрузках
  Ø 14	150 × 150	26	Для длинных пролетов (более 6 метров)

  Важные замечания к расчету:

  1. Минимальный процент армирования: согласно СП 63.13330, площадь арматуры должна быть не менее 0.1% от сечения бетона. Для плиты 200 мм: см². Любая комбинация из таблицы выше перекрывает этот минимум.

  2. Толщина плиты: Если расчетный изгибающий момент превышает возможности арматуры Ø14 мм с шагом 150 мм, увеличивать диаметр дальше неэффективно. В этом случае необходимо увеличивать толщину самой плиты (до 220–250 мм), чтобы увеличить рабочую высоту сечения и «плечо» внутренней пары сил.

  3. Анкеровка: Не забывайте, что расчетная площадь это только объем металла. Чтобы он работал, концы стержней должны быть заанкерены в опорные элементы (стены) на длину не менее 30–40 диаметров арматуры.

  Инженерный инсайт: При заказе арматуры всегда закладывайте 5–10% на нахлесты (перехлесты) арматуры при вязке, так как стержни стандартной длины (обычно 6 или 11.7 м) невозможно уложить в каркас без стыковки.

  Практические рекомендации по монтажу

  Установка опалубки и фиксаторов

  Опалубка должна быть идеально ровной. Для удержания сеток на нужной высоте используем пластиковые фиксаторы: «стульчики» для низа и «змейки» (или поддерживающие каркасы) для верха.

  Процесс вязки арматурного каркаса

  Используйте только отожженную вязальную проволоку. Сварка стержней при вязке перекрытий запрещена из-за хрупкости сварных соединений и локального перегрева металла.

  Почему «рыночная» арматура это риск?

  Часто на рынках предлагают арматуру с «номинальным» диаметром, который по факту на 0.5–1 мм меньше ГОСТа. Это «недокат».

  • Последствия: потеря до 20% несущей способности всего здания.

  • Решение: Работа напрямую с заводами через «ТопСтройку» позволяет избежать участия посредников и получить металл, который прошел лабораторный контроль на химсостав и прочность.

  Цена ошибки: последствия для конструктивной целостности здания и бюджета

  Ремонт готового перекрытия это:

  1. Демонтаж и усиление: Углеволокно или швеллеры стоят в разы дороже арматуры.

  2. Остановка стройки: Временные потери и простои.

  3. Риск обрушения: Критическая ошибка в расчетах может привести к необратимым последствиям.

  Частые ошибки при армировании

  • Отсутствие П-образных анкеров: стержни должны быть загнуты по краям, иначе плита не будет жестко связана со стенами.

  • Использование «кирпичей» вместо фиксаторов: они создают точечные нагрузки и разрушаются под весом рабочих.

  Помните: качественное строительство начинается с верных материалов. Используйте сервис «ТопСтройка» для заказа арматуры и бетона напрямую от проверенных производителей.
