Плиты перекрытия (ЖБИ): виды, характеристики, размеры, применение

Плиты перекрытия — это несущие горизонтальные железобетонные конструкции, которые разделяют этажи здания и передают нагрузки на стены или каркас. Выбор конкретного вида и типа изделия, а также учет видов плит перекрытия напрямую влияет на долговечность строения, звукоизоляцию и бюджет.

Основным стандартом для пустотных плит является ГОСТ 9561-91, а для облегченных конструкций ГОСТ 26434-2015. При подборе важно учитывать длину, ширину, несущую способность (кгс/м²) и технологию изготовления, так как от этих параметров зависит конструктивная жесткость здания.

Самое главное за 1 минуту: экспресс-чек-лист

Если у вас нет времени на полное чтение, запомните 5 критических правил:

1. Не путайте типы:

   • ПК для типовых пролетов (стандарт, надежность).

   • ПБ для сложных планировок (идеально ровные, можно резать под любым углом).

   • ФБС для фундамента (плиты перекрытия в земле треснут!).

2. Толщина это база: стандарт пустотной плиты 220 мм. Если предлагают меньше это облегченная плита (ПНО), у нее ниже звукоизоляция и несущая способность.

3. Правильное опирание: плита кладется только на короткую сторону (глубина 100-120 мм). Опирание по 4-м сторонам для рядовой плиты прямой путь к трещине вдоль изделия. Используйте армопояс для газоблока.

4. Смертельные ошибки:

   • Не срезайте петли до зачеканки швов раствором.

   • Не ставьте тяжелые кирпичные перегородки в центр пустотной плиты.

   • Не храните плиты без деревянных прокладок (только через бруски в зоне петель!).

Классификация, виды плит перекрытия и виды железобетонных плит

В современном строительстве выбор ЖБИ ограничен четырьмя основными типами. Каждый из видов имеет свои эксплуатационные нюансы.

Многопустотные плиты (ПК)

Классические изделия, изготавливаемые в опалубке. Имеют круглые пустоты диаметром 159 мм.

• Особенности: Высокая прочность, наличие монтажных петель, доступность.

• Применение: Жилые и общественные здания с кирпичными или блочными стенами.

Плиты безопалубочного формования (ПБ)

Данный вид изготавливаются методом непрерывного литья на длинных стендах.

• Особенности: Отсутствие монтажных петель (подъем захватами), идеально ровная поверхность, возможность резки. Диаметр пустот зависит от завода (60–150 мм).

• Применение: Объекты со сложной геометрией.

Ребристые плиты

Вид конструкции с выраженными ребрами жесткости.

• Особенности: повышенная несущая способность при меньшем расходе бетона.

• Применение: промышленные здания, склады.

Сплошные (монолитные) плиты

Полнотелые конструкции без внутренних пустот.

• Особенности: Максимальный вес, высокая стоимость, необходимость использования тяжелого крана.

• Применение: Нестандартные участки, зоны экстремальной нагрузки.

Сравнение плит ПК и ПБ

Инженерный совет: При проектировании коммуникаций (трубы вентиляции, канализация) всегда запрашивайте у завода карту пустотности, чтобы не попасть сверлением в ребро жесткости.

Характеристики и размеры плит перекрытия

При проектировании перекрытия решающее значение имеет толщина 220 мм. Это стандарт, обеспечивающий баланс веса и жесткости.

Таблица: справочные данные популярных видов, типов плит и размеров плит

Совет: При расчете количества плит учитывайте технологический зазор 10–20 мм для заполнения раствором.

Работа с нагрузками: цена ошибки

Из практики скажу: я видел десятки объектов, где перекрытия шли трещинами спустя полгода после сдачи. Причина всегда одна игнорирование расчетных схем.

Почему нельзя ставить кирпичные перегородки в центр плиты?Пустотная плита работает как балка. Ее максимальная несущая способность сосредоточена в ребрах между пустотами. Если вы поставите тяжелую кирпичную перегородку массой 300-500 кг/пог.м параллельно пустотам, но не на ребро, а на «полку» плита неминуемо получит прогиб или трещину.

• Правило: Тяжелые перегородки ставятся либо на несущие стены, либо на специально рассчитанные монолитные участки. Легкие (ГКЛ, газоблок 100 мм) допускаются по всей площади.

Технология монтажа и опирание

Узлы опирания: жесткость и Анкеровка

В 90% случаев применяется шарнирное опирание (плита лежит на слое раствора). В монолитно-каркасных домах используется жесткое опирание с анкеровкой к каркасу.

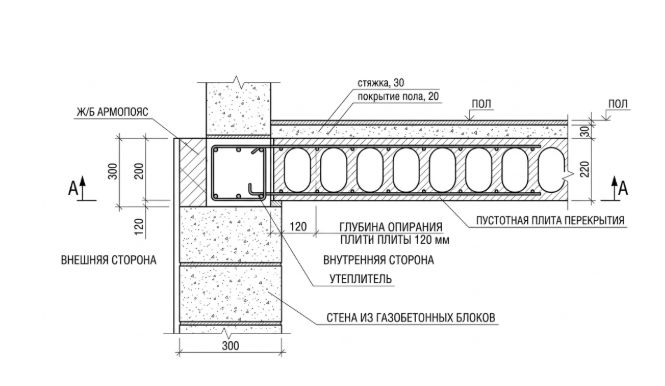

Схема чертеж в разрезе: правильный узел опирания пустотной плиты перекрытия на армопояс стены из газобетона. Глубина опирания 120 мм согласно ГОСТ.

Совет: Никогда не игнорируйте анкеровку монтажных петель соседних плит. Связка петля-петля-арматура создает контур, который распределяет нагрузку, если одна из плит получит локальный перегруз. Просто "положить на раствор" недостаточно.

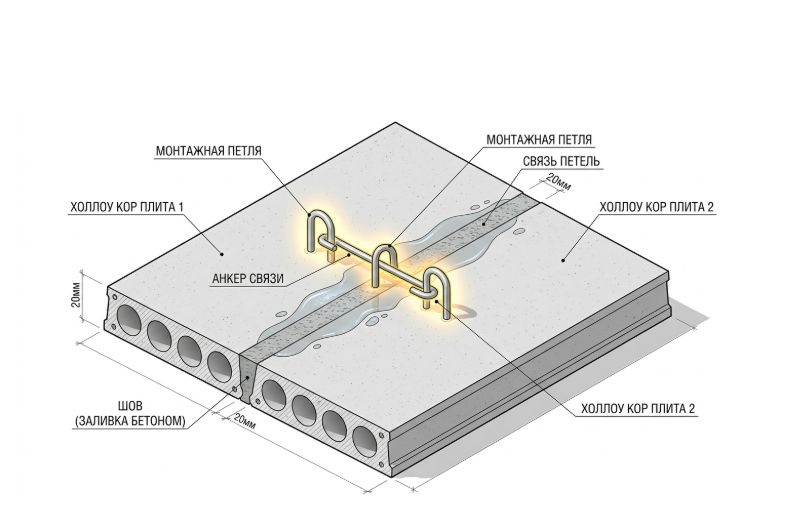

Инфографика: процесс анкеровки монтажных петель пустотных плит перекрытия арматурой перед замоноличиванием швов раствором.

Глубина опирания:

• На кирпич: не менее 120 мм.

• На бетон/блоки: не менее 100 мм.

Ошибки, за которые платят дважды

1. «Плиты в фундамент»: плиты перекрытия не рассчитаны на агрессивное воздействие грунта. Для цоколей используйте блоки ФБС.

2. «Ранняя анкеровка»: срезание петель до зачеканки швов и набора прочности бетоном (минимум 70%) лишает здание жесткости.

3. «Нарушение складирования»: складирование без деревянных брусков приводит к накопленному напряжению и скрытым микротрещинам.
