Как делают плиты перекрытия: инженерный взгляд на технологии производства

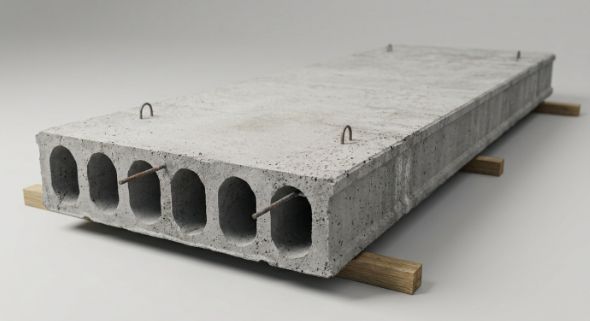

Плиты перекрытия изготавливают двумя основными методами: опалубочного формования (маркировка ПК) и безопалубочного формования (маркировка ПБ). В основе обоих процессов лежит создание предварительно напряженной железобетонной конструкции, способной выдерживать расчетные нагрузки. Разница заключается в способе укладки бетонной смеси, натяжении арматуры и последующей термообработке изделия.

Главное за 1 минуту:

• Две технологии: плиты ПК льют в готовые формы (опалубку), плиты ПБ формируют экструдером на длинных стендах.

• Прочность: надежность обеспечивается преднапряженной арматурой стальные канаты «сжимают» бетон, предотвращая трещины.

• Контроль: ключевые параметры класс бетона (минимум В22.5–В25) и отсутствие отклонений по геометрии.

• Риск: главная угроза нарушение технологии пропарки или использование низкокачественного цемента, что ведет к скрытым дефектам.

Справочная таблица: нормативная документация производства

Методы производства: ПК против ПБ

Производственный цикл зависит от типа оборудования. Метод ПК предполагает использование виброформ, где изделие проходит цикл тепловой обработки в камере, а метод ПБ это поточная линия, где бетон укладывается с помощью экструдера или виброформующей машины на длинный металлический поддон.

Опалубочное формование (ПК)

Этот метод традиционен для ЖБИ-заводов советского типа, прошедших модернизацию. Бетонная смесь заливается в стальные формы (опалубку), в которые предварительно уложен арматурный каркас.

• Плюс: возможность изготовления изделий с нестандартными вырезами или закладными деталями прямо на этапе заливки.

• Минус: ограниченность размеров длиной формы и более высокая трудоемкость процесса.

Безопалубочное формование (ПБ)

Технология позволяет производить плиты любой длины (кратной 100 мм), так как бетон наносится на длинный (до 100 метров) ровный стенд. Машина движется вдоль стенда, укладывая жесткую бетонную смесь.

• Плюс: идеальная геометрия, высокая точность поверхностей, отсутствие риска «пропеллера» (перекоса) плиты.

• Минус: плиту нельзя резать вдоль, только поперек.

Сравнение характеристик плит перекрытия: ПК против ПБ

Выбор между ПК и ПБ часто зависит от проекта вашего дома. Если требуется сложная конфигурация перекрытия с многочисленными отверстиями под коммуникации — выбирайте ПК. Если приоритет — гладкий потолок и идеальные стыки, которые не нужно долго затирать, ваш выбор — ПБ. При этом всегда проводите расчет несущей способности с учетом всех перегородок — экономия на толщине или классе бетона недопустима.

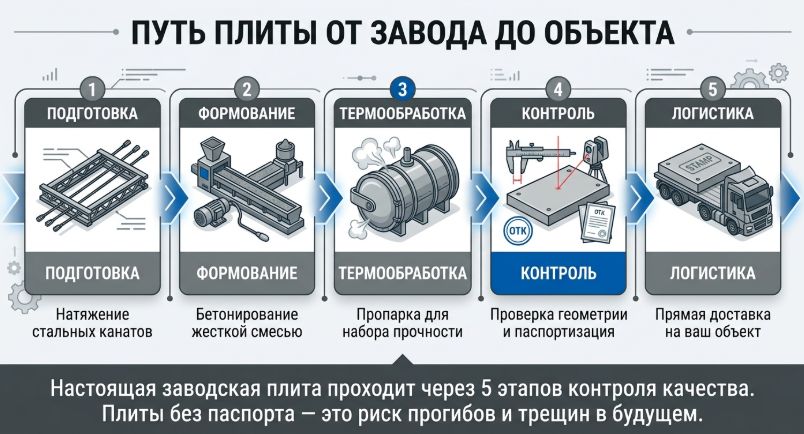

Технологический цикл: как рождается плита

Процесс производства состоит из подготовки арматурного каркаса, натяжения стальных канатов, укладки бетона и термообработки. Каждый этап регламентируется ГОСТ 9561-2016, нарушение любого из них — прямой путь к браку изделия.

Шаг 1: Подготовка арматуры и натяжение

Для обеспечения несущей способности в плиты закладывают стальные канаты или высокопрочную проволоку. Их натягивают гидравлическими домкратами до заливки бетона. Это создает «предварительное напряжение» когда бетон схватывается, арматура стремится вернуться в исходное состояние, сжимая бетонный массив. Это обеспечивает сопротивление прогибам при эксплуатации.(Техническая справка: Основание под плиту термостенд предварительно покрывается эмульсолом для легкой расформовки. Проволока подается через фильерные отверстия).

Шаг 2: Бетонирование

Используется жесткая бетонная смесь с низким водоцементным соотношением. Чем меньше воды, тем выше марка и плотность бетона. Смесь подается с использованием автоматизированного бетоносмесительного узла (БСУ), что позволяет точно выдерживать рецептуру.
Мой совет: Всегда запрашивайте паспорт качества на конкретную партию. Если производитель использует «жидкий» бетон для упрощения укладки, такая плита потеряет несущую способность уже через год.

Шаг 3: Тепловая обработка и набор прочности

Изделие отправляют в пропарочную камеру. Это критический этап. Слишком быстрый нагрев или резкое охлаждение приводит к микротрещинам. Когда бетон набирает 70% проектной прочности (отпускная прочность), плиту можно перемещать.

Совет эксперта: При приемке ЖБИ на объекте обращайте внимание не только на сколы. Посмотрите на торцы плиты: если арматура оголена слишком сильно или видны пустоты с обнаженной сталью, такая конструкция быстро подвергнется коррозии. Отказывайтесь от приемки таких изделий до выяснения причин.

Риски «серых» поставок: где экономия становится убытком

Покупка плит у непроверенных поставщиков часто скрывает использование вторичного сырья и нарушение регламентов пропарки, что визуально не определяется до начала монтажа перекрытия.

Самая частая проблема несоответствие класса бетона. Вместо проектного В25 подсовывают В15. Это не просто цифра в документе, это разница в допустимой нагрузке: плита может «просесть» под весом стяжки или мебели.

Кроме того, при производстве часто экономят на арматуре, уменьшая её сечение или количество жил. Внешне плита выглядит как плита, но расчетный пролет она не держит.

Для тех, кто хочет исключить подобные риски при закупке, наш сервис тендеров позволяет получить прямые предложения с заводов, где мы предварительно проверили всю документацию и сертификаты.

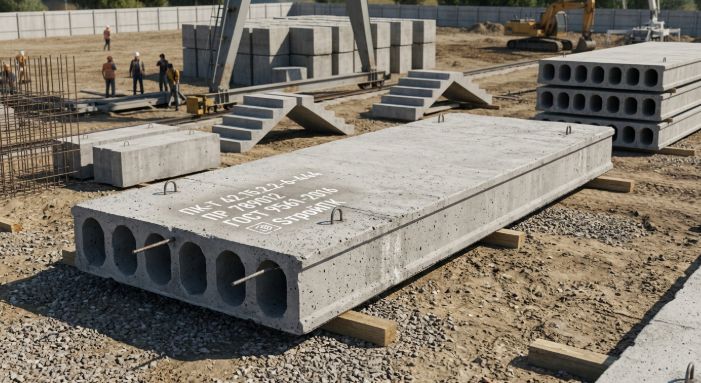

Чек-лист: приемка плит перекрытия на объекте

Перед тем как разрешить крановщику снимать плиты с машины, проведите экспресс-аудит. Монтаж некачественного изделия это уже ваша ответственность, а не завода.

Проверка документов (база безопасности)

Паспорт качества: требуйте только оригинал с «живой» печатью ОТК. Проверьте дату производства: плита не должна быть «свежеиспеченной» (бетон должен набрать отпускную прочность).Соответствие: сверьте марку, указанную в накладной, с маркировкой на торце изделий.

Визуальный осмотр геометрии

Плоскостность: Приложите правило или уровень (2 метра) к поверхности плиты. Видимые «горбы» или «ямы» (более 5-10 мм) создадут огромные проблемы при стяжке пола.

Геометрия: Плита не должна иметь скручивания («пропеллера») по продольной оси. Это критически влияет на качество стыков и последующую отделку потолка.

Анализ целостности (Критический этап)

• Трещины: допустимо: «Волосяные» усадочные трещины (до 0.1 мм), не проходящие через всю толщину.

• Брак: трещины шириной более 0.3 мм, особенно идущие вдоль напряженной арматуры. Сквозные трещины немедленная отбраковка.

• Сколы арматуры: бетон на углах должен быть целым. Если вы видите оголенную стальную проволоку или канат на длинном участке плиты это риск коррозии и потери несущей способности.Чистота пустот: Убедитесь, что отверстия в плитах сквозные и не забиты «бетонными пробками» (остатки смеси, попавшие туда при заливке).

Фиксация результата

Если нашли брак: не разгружайте плиту. Сделайте фото дефектов (крупным планом, с приложенной рулеткой), составьте акт расхождения в накладной и обязательно подпишите его у водителя.

Экспертное мнение: если плита имеет «подозрительные» трещины, не слушайте аргументы «это от транспортировки». Напряженная конструкция не прощает микротравм. Лучше вернуть одну плиту сразу, чем усиливать перекрытие после завершения коробки дома.

При выборе материалов всегда ориентируйтесь на проектные данные. Если в проекте заложена плита определенной марки, замена ее на «аналог» без перерасчета нагрузки недопустима. Надежность вашего объекта начинается с соблюдения технологии на этапе производства ЖБИ.Выбирайте поставщиков в каталоге, которые предоставляют полный пакет документов на каждую партию. Это залог того, что перекрытие прослужит десятилетия без трещин и деформаций.
