Как определить несущую способность сваи: от геологии до выбора ЖБИ

Определить несущую способность сваи можно через инженерный расчёт по СП 24.13330, учитывающий данные геологических изысканий, физико-механические характеристики грунта и геометрические параметры самой сваи. Ошибка в этом показателе ведет к неравномерным осадкам здания или разрушению фундамента, поэтому «прикидочный» метод здесь недопустим. Правильный расчет свайного фундамента это гарантия безопасности, для которой необходимо знать точное расчетное сопротивление грунта на глубине заложения.

Главное за 1 минуту:

• Фундамент это геология: без знания свойств грунта (плотность, влажность, тип) любые расчеты гадание.

• Механика работы: несущая способность складывается из сопротивления нижний конец (острие) и боковой поверхности свая.

• Методы: существуют теоретический расчет и натурные испытание (статические и динамические).

• Риски: занижение нагрузки ведет к перерасходу материалов, завышение к аварийности объекта.

Справочная таблица: нормативная база проектирования (E-E-A-T фактор)

Для подтверждения точности расчетов используйте следующие документы:

Что такое расчет несущей способности сваи и почему она важна

Несущая способность это предельная вертикальная или горизонтальная нагрузка, которую способна воспринимать свая без нарушения устойчивости и превышения допустимых осадок. Этот показатель зависит от взаимодействия конструкции с грунтовым основанием.

Большинство аварий на свайных полях происходит не из-за некачественного бетона, а из-за неправильной оценки взаимодействия фундамента с основанием. Если вы не понимаете, как грунт «держит» сваю, вы строите на удачу, не учитывая типом грунта.

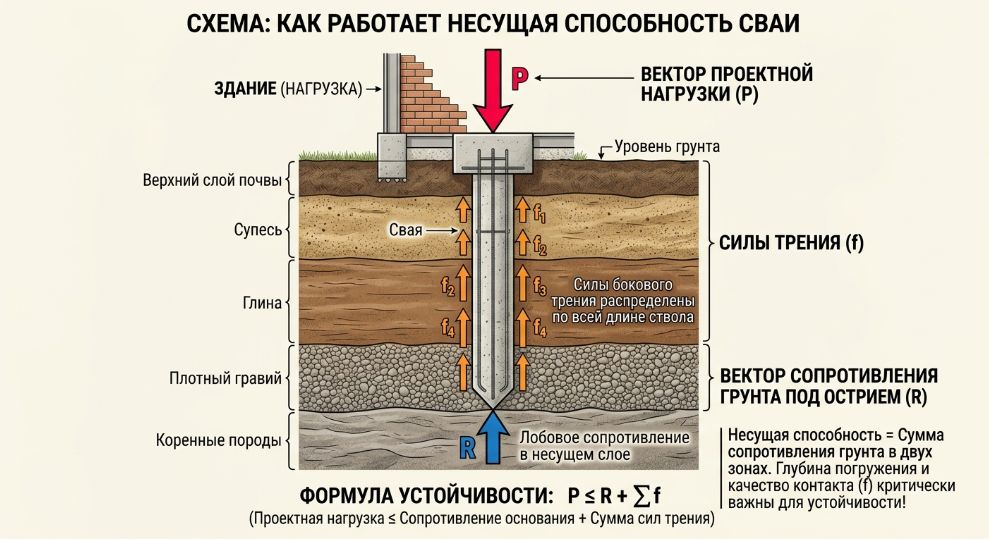

Несущая способность определяется как сумма двух слагаемых:

• Сопротивление нижний конец (острие сваи). Это особенно важно, если вы опираете конструкцию на плотные, скальные или полускальные грунты.

• Сопротивление по боковой поверхности. Зависит от силы трения грунта о тело сваи. При расчете важно учитывать поперечный размер изделия и его сечение. Для забивных ЖБИ-свай, которые мы поставляем, эти параметры стандартизированы ГОСТ, что упрощает проектирование. При этом важно понимать, что расчетное сопротивление грунта значительно меняется в зависимости от того, представлен ли разрез как песок, суглинок или пластичная глина.

Методы определения: от формул до натурных испытаний

Существует три основных пути определения несущей способности: расчетный метод, динамические испытания (забивка пробной сваи) и статические вдавливающие нагрузки, которые зависят от типом грунта.

Расчетный метод (по СП 24.13330)

Это базовый этап. Используя формулы из нормативной документации, проектировщик подставляет характеристики грунтов (модуль деформации, угол внутреннего трения). Это «бумажный» расчёт расчета несущей способности, который обязателен, но недостаточен для сложных геологических условий и работы с типом грунта.

1. Динамические испытания. Это проверка «в деле». Забивную свая погружают в грунт до достижения проектного «отказа» когда глубина погружения от одного удара молота становится минимальной. Если расчетный отказ совпадает с фактическим, мы подтверждаем проектную нагрузку. Проектный «отказ» (Sa) это величина погружения сваи от одного удара молота в конце забивки. Если фактический отказ меньше проектного, несущая способность сваи считается обеспеченной.

2. Статические испытания. Самый точный, дорогой и трудоемкий метод. На сваю подают ступенчатую нагрузку до момента разрушения или достижения критической осадки. Данный метод рекомендуется на объектах с неоднородным грунтом, когда нужно точно знать пределы прочности основания. Регулярные статические испытания свай позволяют получить достоверные данные о деформациях и подтвердить несущую способность, заявленную в проекте.

Базовая формула несущей способности (Fd):

Fd = γc × (R × A + u Σ × (fi × li))

Где:

• R - расчетное сопротивление грунта под нижним концом сваи;

• A - площадь опирания (сечение сваи);u периметр сечения сваи (влияет на боковое трение);

• fi - расчетное сопротивление i-го слоя грунта по боковой поверхности;

• li - толщина i-го слоя грунта;

• γc - коэффициент условий работы сваи в грунте.

Инженерная справка: из чего складывается несущая способность (Fd): Сумма сопротивлений равна произведению коэффициента условий работы на сумму двух величин: R × A (Сопротивление грунта под острием сваи умноженное на площадь его основания).u × Σ (fi × li) (Периметр сваи, умноженный на сумму сопротивлений каждого пройденного слоя грунта, умноженного на его толщину).Этот расчет позволяет инженеру обоснованно выбрать длину сваи и избежать лишних трат на «перестраховку».

Совет эксперта: Если геология участка сложная (есть линзы слабый грунтов, плывуны), не экономьте на полевых испытаниях. Одна «лишняя» пробная свая стоит в десятки раз меньше, чем ремонт треснувшего фундамента готового дома.

Инженерный кейс: расчет несущей способности сваи в условиях сложной геологии

Чтобы понять, как формула Fd работает на практике, рассмотрим реальную ситуацию при проектировании фундамента для частного дома с учетом типом грунта.

Вводные данные:

• Свая: Забивная железобетонная, сечение 300х300 мм (площадь A = 0.09 м²).

• Длина погружения: 6 метров.

• Геология:
  Слой 1 (от 0 до 3 м). Суглинок мягкопластичный (слабый грунт). Сопротивление по боковой поверхности (f1) = 20 кПа.
  Слой 2 (от 3 до 6 м): Песок средней плотности (несущий слой). Сопротивление по боковой поверхности (f2) = 45 кПа.
  Расчетное сопротивление грунта под острием (R) = 2500 кПа.

Логика расчета:

• Сопротивление по боковой поверхности (Трение):

Периметр сваи

u=0.3+0.3+0.3+0.3=1.2 м

Трение в 1-м слое:

2×(20 кПа×3 м)=722×(20 кПа×3 м)=72 кН.

Трение во 2-м слое:

2×(45 кПа×3 м)=1622×(45 кПа×3 м)=162 кН.

Итого боковое трение:

72+162=23472+162=234 кН.

• Сопротивление под острием:

R×A=2500 кПа×0.09 м²=225R×A=2500 кПа×09 м²=225 кН.

• Итоговая несущая способность:

234 (трение)+225 (острие)=459234 (трение)+225 (острие)=459 кН (или ~46 тонн).

Вывод инженера: Если бы геология была однородной (только слабый грунт), свая держала бы только трение (72 кН). Если бы мы не учли второй слой, мы бы переплатили за сваи длиной 10-12 метров, когда достаточно 6-метровых. Именно поэтому полевые испытания и геологический разрез это не «бумажки», а инструменты экономии вашего бюджета при сохранении надежности фундамента.

Особенности определения для разных типов свай

Расчет расчета несущей и определение несущей способности кардинально отличаются в зависимости от типа конструкции: будь то забивная ЖБИ-свая или винтовой аналог, а также от типом грунта.

ЖБИ-сваи

Здесь всё предсказуемо. Сечение (например, 300х300 мм) и марка бетона позволяют опираться на паспортные данные. Глубина погружения здесь ключевой фактор, так как ЖБИ-сваи работают как стойки или висячие сваи в зависимости от слоя, в который упирается нижний конец. Ключевым параметром здесь является глубина залегания плотных грунтов, определяющая несущую способность сваи-стойки.

Винтовые сваи

Несущая способность винтовой сваи рассчитывается иначе. Она зависит от диаметра трубы, толщины металла и параметров лопасти. Способность винтовой сваи часто становится предметом маркетинговых манипуляций. При расчете критически важен диаметр ствола и площадь лопасти: чем больше площадь опирания на грунт, тем выше несущая способность винтовой сваи.

Важно: Для винтовых конструкций критически важно качество антикоррозийного покрытия. Если металл сгниет за 5 лет, несущая способность упадет до нуля, даже если расчеты были идеальными.

Для тех, кто проектирует надежный фундамент, наш каталог свайной продукции предлагает сертифицированные ЖБИ, характеристики которых проверены на производстве, а не на словах.

«Цена ошибки»: что будет, если не рассчитать несущую способность

Пренебрежение расчетами или попытка сэкономить на длине свай приводит к катастрофическим последствиям: неравномерным осадкам, трещинам в стенах и полной непригодности объекта к эксплуатации.

Когда моя команда сталкивается с объектами, где «сваи забивали по наитию», мы видим типичную картину:

• Просадка: если свая не достигла несущего слоя, она начинает «тонуть» под весом здания.

• Разрыв фундамента: из-за разности осадок сваи начинают работать «на разрыв», что разрушает ростверк.

• Крен: здание «заваливается».

Несущий потенциал это не просто цифра. Это безопасность. Если поставщик предлагает вам сваи меньшего сечение или короче, чем требует проект, это не «оптимизация», это прямой путь к аварии.

«5 критических ошибок при определении несущей способности»

Этот блок идеально впишется перед разделом «Цена ошибки». Списки самый простой и безопасный для верстки способ структурирования.

Инженерная заметка: 5 типичных ошибок при расчете фундамента

1. Игнорирование линз слабых грунтов: если в геологии есть торфяные или илистые прослойки, свая может их «проткнуть», но не получить должного бокового трения.

2. Расчет по «средним» значениям: использование справочных таблиц без учета реальной влажности грунта на вашем участке.

3. Пренебрежение глубиной промерзания: расчет сваи без учета сил морозного пучения, которые «выдергивают» ее вверх.

4. Неверный шаг свай: слишком большое расстояние между сваями приводит к прогибам ростверка, слишком малое к эффекту «свайного куста», снижающему несущую способность каждой сваи.

5. Отсутствие учета динамики нагрузок: расчет только на статический вес дома, без учета вибраций или ветровых нагрузок на высокие конструкции.

Сравнение факторов, влияющих на несущую способность свай

Инженерный комментарий: Выбор типа свай это всегда поиск баланса между геологией вашего участка и бюджетом. Если вы строите капитальный дом на участке со сложными грунтами, ЖБИ-сваи обеспечивают предсказуемую несущую способность благодаря заводскому качеству и методу забивки. Винтовые сваи решение для легких построек, где допустимы небольшие подвижки грунта и где бюджет на фундамент сильно ограничен.

Чек-лист: приемка свайного фундамента на объекте

Перед тем как разрешить крановщику или монтажникам начинать работы, проведите аудит проекта. Монтаж некачественного изделия это уже ваша ответственность, а не завода.

1. Проверка документов (база безопасности)Паспорт качества: требуйте только оригинал с «живой» печатью ОТК. Проверьте дату производства: плита (свая) не должна быть «свежеиспеченной».
   Соответствие: сверьте марку, указанную в накладной, с маркировкой на торце изделий.

2. Визуальный осмотр
   Плоскостность: Проверьте вертикальность установки. Любое отклонение от оси критически снижает несущую способность, работая на изгиб, а не только на сжатие.
   Геометрия: Свая не должна иметь деформаций или трещин.

3. Анализ условий грунта
   Допустимо: «Волосяные» усадочные трещины (до 0.1 мм) на ЖБИ.
   Брак: глубокие трещины вдоль стержня арматуры. Сквозные трещины: немедленная отбраковка.

4. Чистота: Убедитесь, что параметры погружения соответствуют отчету о полевых испытаниях.

5. Фиксация результата.
   Если нашли брак: не разгружайте сваи. Сделайте фото дефектов, составьте акт расхождения в накладной и обязательно подпишите его у водителя.

Экспертное мнение: если свая имеет «подозрительные» повреждения, не слушайте аргументы «это от транспортировки». Лучше вернуть одну сваю сразу, чем усиливать фундамент после завершения коробки дома.

При проектировании фундамента всегда опирайтесь на расчеты, подтвержденные изысканиями. Надежность вашего объекта начинается с правильного понимания того, как именно ваша свая будет взаимодействовать с землей.

Выбирайте поставщиков в каталоге, которые предоставляют полный пакет документов на каждую партию. Это залог того, что перекрытие прослужит десятилетия без трещин и деформаций.
